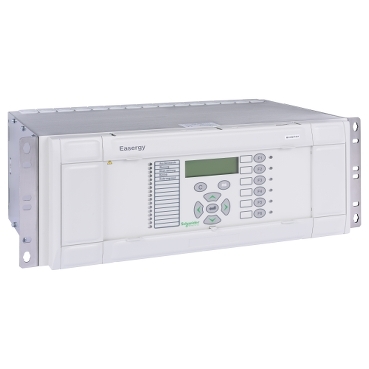

MiCOM P63x
Transformer Differential Protection and Control Devices
MiCOM P63x series differential protection devices are designed for fast, selective, short-circuit protection of transformers, motors, generators and other installations.

전력 변압기의 완전한 보호를 위한 차동 보호 기기
MiCOM P63x 시리즈의 차동 보호 장치는 변압기, 모터, 발전기 및 다른 시설의 빠르고 선택적인 단락 보호용으로 설계되었습니다.

Specification

항목 사양
  P631 P632 P633 P634
제어전원 (Power Supply) 24-60Vdc
60-250Vdc/100-230Vac
CT Inputs 6 8 12 15
VT inputs 0 1 1 1
Number of Digital input (max) 4 34 40 34
Number of Digital Output (max) 14 22 30 22
Number of Analog Input (optional) 0 1 1 1
Number of Analog Output (optional) 0 2 2 2
Number of RTDs (optional) 0 1 1 1
보호기능 Overexcitation (24)*
Negative sequence overcurrent (46)
Thermal overload (49)
Ground fault (50/51N)
Phase overcurrent (50/51P)
Circuit breaker failure (50BF)
Over / under voltage (59/27)*
Over / under frequency (81)*
Restricted earth fault (87G/64)
Transformer diff. (windings) (87T)
CT supervision / VT supervision (CTS/VTS)
통신 프로토콜 (Communication Protocol) IEC60870-5-103, IEC 60870-5-101, DNP3.0, Modbus and Courier, IEC61850
Image Description
Image Description

Download

File Download
P631 User Manual 다운로드
P632 User Manual Volume_1 다운로드
P632 User Manual Volume_2 다운로드
P633 User Manual Volume_1 다운로드
P633 User Manual Volume_2 다운로드
P634 User Manual 다운로드
Product Catalog 다운로드
