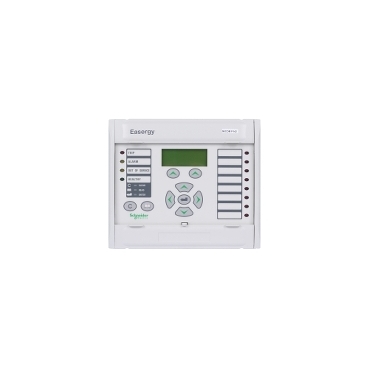

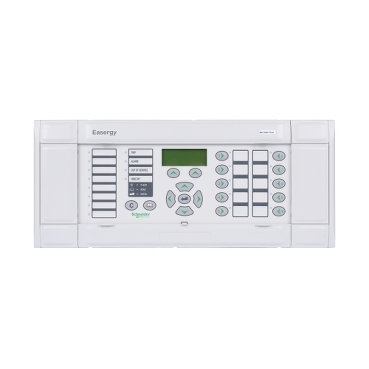

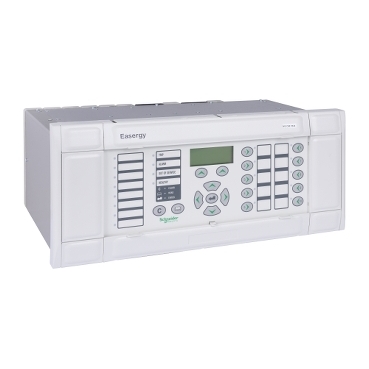

MiCOM P64x
Transformer Protection Relays
Easergy MiCOM P64x series provides fast and complete protection for transformer faults, preserving service life. Designed for two and three winding transformers (including autotransformers), it is easy to use and the setting wizard requires only nameplate data.

변압기의 완전한 보호 및 제어를 위한 고급 보호 계전기
MiCOM P64x 시리즈는 변압기 고장에 대한 빠르고 완벽한 보호 기능을 제공하여 서비스 수명을 보호합니다. 이중 및 삼중 권선 변압기 (오토변압기 포함)용으로 설계되어, 사용하기 쉽고 셋팅 마법사는 단지 명판 데이터만을 요구합니다.

Specification

항목 사양
  P642 P643 P645
제어전원 (Power Supply) 24-32Vdc
48-110Vdc/40-100Vac
110-250Vdc/100-240Vac
CT Inputs 8 12 18
VT inputs 1 or 2 1 or 4 1 or 4
Number of Digital input (max) 12 24 24
Number of Digital Output (max) 12 24 24
보호기능 Overexcitation (24)
Negative sequence overcurrent (46)
Negative sequence over voltage (47)
Thermal overload (49)
Ground fault (50/51N)
Phase overcurrent (50/51P)
Circuit breaker failure (50BF)
Over / under voltage (59/27)*
Ground fault directional (67N)
Phase directional (67P)
Over / under frequency (81)
Restricted earth fault (87G/64)
Transformer diff. (windings) (87T)
CT supervision / VT supervision (CTS/VTS)
통신 프로토콜 (Communication Protocol) IEC60870-5-103, DNP3.0, Modbus, K-bus/Courier, IEC61850
Image Description
Image Description
Image Description

Download

File Download
User Manual 다운로드
Product Catalog 다운로드
