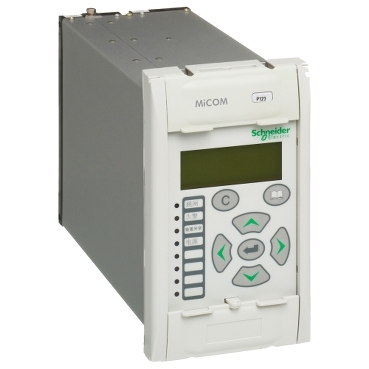

MiCOM P72x
High Impedance Differential Protection Relays
MiCOM P72x high impedance differential protection series provides high impedance differential protection for generators, reactors, motor and busbar applications.

고임피던스 차동형
MiCOM P72x 고임피던스 차동 보호 시리즈는 발전기, 리액터, 모터 및 버스바 애플리케이션용으로 고임피던스 차동 보호 기능을 제공합니다.

Combined with the MiCOM P79x, a standalone metrosil and resistor unit

Specification

항목 사양
  P721 P723
제어전원 (Power Supply) 48 -250Vdc/ 48-250 Vac
24-250Vdc/ 48-240 Vac
CT Inputs 1 4
VT inputs 0 0
Number of Digital input (max) 2 5
Number of Digital Output (max) 4 8
보호기능
Circuit breaker failure (50BF)
Phase segregated high impedance current differential protection (87)*
Phase bus-wire supervision (95)*
Restricted earth fault protection (87N)
Earth bus-wire supervision (95N)
Check zone input (87CZ)*
Current transformer supervision / VT supervision (CTS/VTS)
통신 프로토콜 (Communication Protocol) IEC60870-5-103, DNP3.0, Modbus, K-Bus/Courier
Image Description

Download

File Download
User Manual 다운로드
