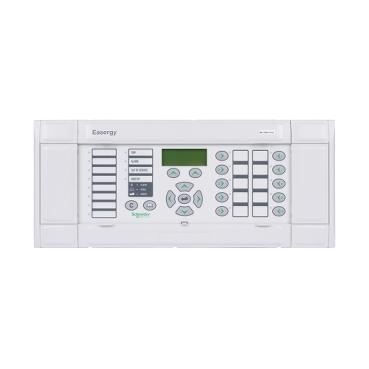

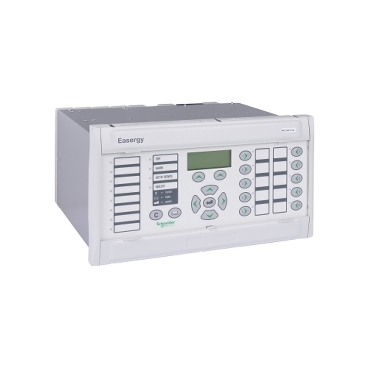

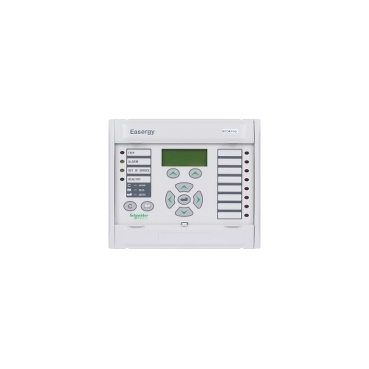

MiCOM P54x
Line Differential Protection Relays
MiCOM P54x is designed for high performance overhead line and cable applications, it interfaces readily with the longitudinal (end to end) communications channels and has optional distance backup protection.

옵션으로 서브-사이클 거리 보호 기능를 가진 전류 차동 보호 계전기
MiCOM P54x는 고성능 가공 선로 및 케이블 애플리케이션용으로 설계되었으며, 경도(끝에서 끝까지) 통신 채널을 가지고 쉽게 인터페이스할 수 있으며, 옵션으로 거리 백업 보호 기능을 가지고 있습니다.

Specification

항목 사양
  P541 P542 P543 P544 P545 P546
제어전원 (Power Supply) 24-32Vdc
48-110Vdc/40-100Vac
110-250Vdc/100-240Vac
CT Inputs 3 3 5 8 5 8
VT inputs 0 0 4 5 4 5
Number of Digital input (max) 8 16 16 16 32 24
Number of Digital Output (max) 7 14 14 14 32 32
보호기능 Distance (21)*
Check synchronising (25)*
Negative sequence overcurrent (46)*
Thermal overload (49)
Earth fault (50/51N)
Phase overcurrent (50/51P)
Circuit breaker failure (50BF)
Over / under voltage (59/27)*
Residual over voltage (59N)
Wattmetric earth fault (64W)*
Earth fault directional (67N)*
Phase directional (67P)
Power swing blocking (78)
Auto-reclose (79)
Over / under frequency (81)*
Line differential (terminal) (87L)
Current transformer supervision (CTS)*
통신 프로토콜 (Communication Protocol) IEC60870-5-103, DNP3.0, Modbus, K-bus/Courier, IEC61850
Image Description
Image Description
Image Description

Download

File Download
User Manual 다운로드
Product Catalog 다운로드
